EPPS-DMS szilárdanyag leválasztós szennyvíz átemelő berendezés

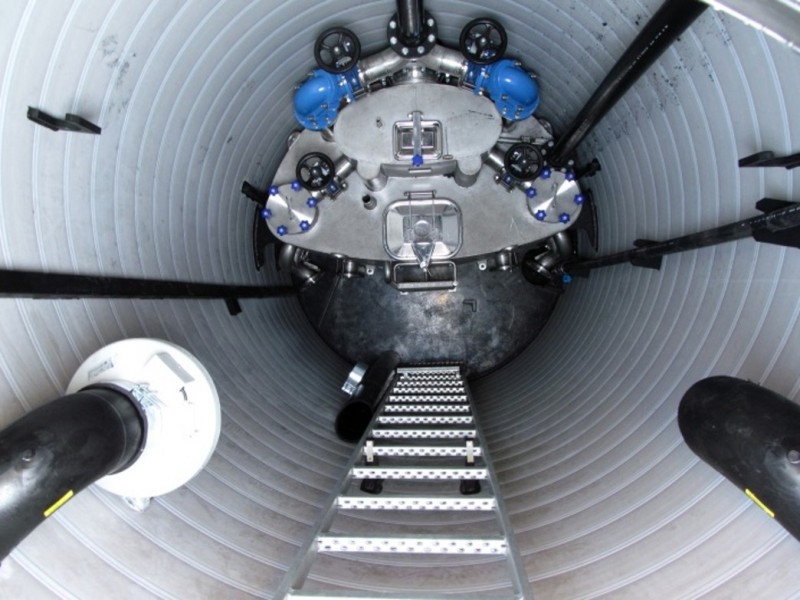

a. az akna egyedi struktúrájának köszönhetően,

a környezet villágos – fehér színű belső falfelület, belső villágítás,

hőszigetelt – az akna falszerkezetének köszönhetően a hőmérséklet állandósul az akna belsejében,

száraz – az esetleges kondenzképződésből vagy szivárgásból adódó folyadékokat egy zsompban gyűjtjük és a drén szivattyúnak köszönhetően szárazon tartjuk az akna belsejét,

tiszta – száraz telepítésű szivattyúk,

szag- és szennyeződésmentes – az aknának és külön a gyűjtő tartálynak is, egyedi, biofilterrel ellátott természetes és kényszer szellőztetési rendszere van,

helyszíni szerelésre is alkalmas – a száraz telepítésű szivattyúknak és az állandó hő- és páraviszonyoknak köszönhetően,

ártalmatlan munkahely – munkaegészségügyi szempontból nincs kockázata az aknában történő munkavégzés során, a veszélyes gázok érzékelésére alkalmas berendezések jóvoltából,

„Key less” karbantartás – a szokásos karbantartási műveletek külön szerszámok nélkül is elvégezhetőek, pusztán emberi erővel nyitható tartály és leválasztó fedelek,

biztonságos munkavégzés – a mélyebb aknák esetén elengedhetetlen a személyi munkavédelmi eszközök beépítése (pl. leesés elleni védelem)

biztonságos üzemeltetés – a folyamatok 100%-os monitorizálása az alkalmazott legfejlettebb ipari PLC, legmodernebb adattovábbítási és SCADA megoldásoknak köszönhetően (pl. nyitás- hő-, pára- és vízszint érzékelők, akna elárasztás érzékelők, nyomás- és veszélyes gázmérő, térfogatáram mérő stb),

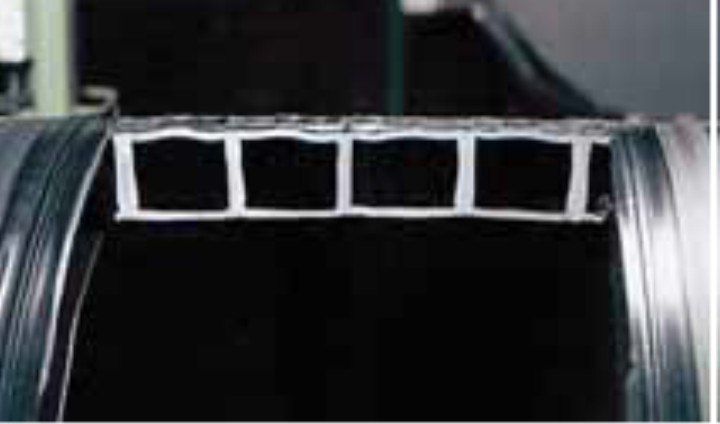

környezetbarát technológia – 100% szivárgásmentesség mind a két irányba – a szennyezett víz nem jut ki a környezetbe/talajba és a talajvíz sem jut be az akna belsejébe/a szennyvízbe, köszönhetően a szintén saját fejlesztésű PEHD cellás aknánknak,

b. kompletten zárt rendszer és felügyelet alatt zajló folyamatok,

c. a komplett szennyvízátemelő, CE tanúsítvánnyal rendelkezik,

d. a legszigorúbb direktívák szerinti gyártás.

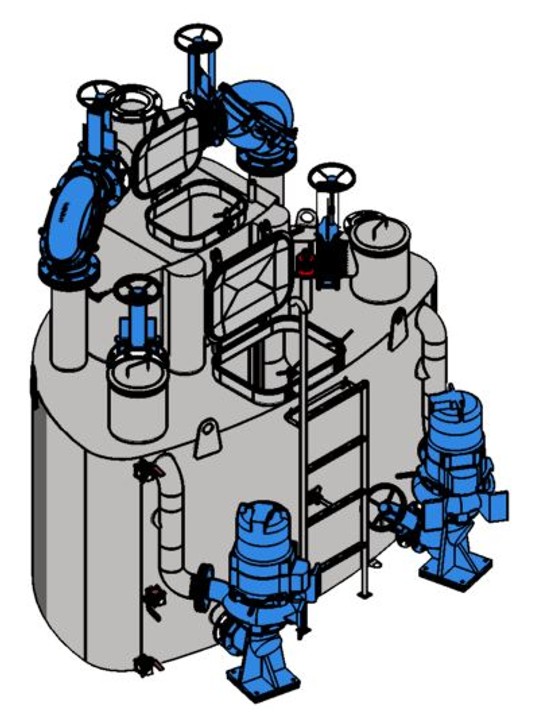

a. A működés bemutatása

Töltési ciklus során a nyers, nagyméretű szilárd szennyeződéseket tartalmazó szennyvíz a belépő vezetéken, gravitációs módon érkezik az átemelő berendezésbe.

A szennyvíz először az előleválasztóba jut, melynek feladata, hogy azokat a nagyméretű szilárd dolgokat leválassza, melyek eldugíthatnák, működésképtelenné tennék a gép további részegységeit, csöveit (pl.: ruhadarabok, elhullott állatok, PET-palackok).

A túlméretes, nagyobb szennyeződések felfogása az előleválasztóban történik. Az előleválasztó nem rendelkezik öntisztító funkcióval, ezért annak ürítését, takarítását kézzel kell elvégezni legfeljebb félévente, de ajánlott ezt gyakrabban elvégezni a megbízhatóbb működés érdekében. Az előleválasztó tisztítása egy, a tetején elhelyezett búvónyíláson keresztül végezhető el.

A berendezés esetleges eltömődésének, és a szennyvíz visszatorlódásának esetére az előleválasztó tetejére beépítésre került egy szintérzékelő, ami riasztást küld, ha a visszatorlódott víz szintje eléri a megadott magasságot. Az előleválasztón található még két túlfolyó, melyen keresztül a szennyvíz közvetlenül a gyűjtőtartályba folyhat.

Ezek akkor dolgoznak, ha csak egy szivattyú működőképes, és éppen üritési fázisban van, ekkor ugyanis nem tudna töltődni a gyűjtőtartály, és visszatorlódna a szennyvíz. Ugyanígy szerepet vállalhatnak a túlfolyók abban az esetben, ha a beérkező szennyvíz térfogatárama meghaladja a névleges értéket. A túlfolyók rendelkeznek egy egyedi szűrő rendszerrel ami megakadályozza az 50 mm-nél nagyobb anyagok tartályba kerülését.

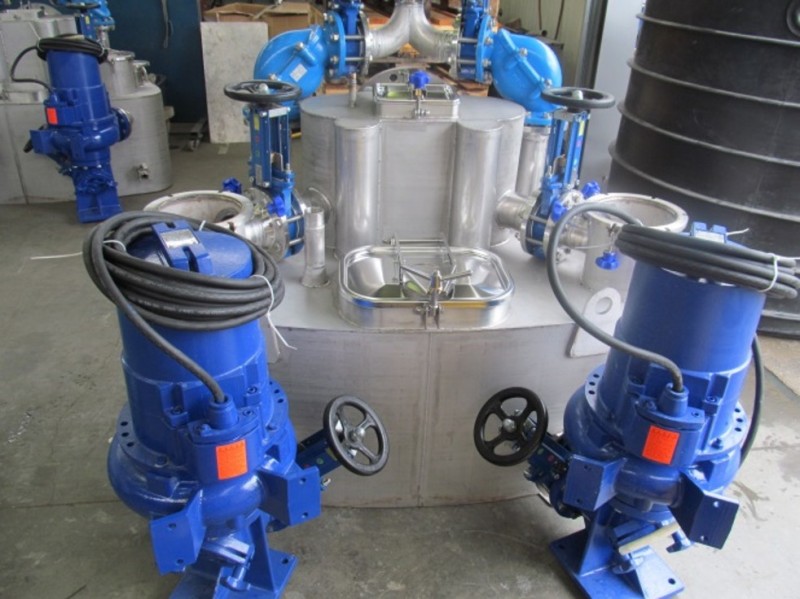

Az előleválasztáson átesett szennyvíz ezután két irányba folyhat tovább, a berendezés két oldala felé, mivel a működés biztonsága miatt a gép párhuzamos, duplikált felépítésű. A szennyvíz egy késtolózáron át jut a szilárdanyag leválasztóba, mely a 60 mm-nél nagyobb szilárdanyagokat megfogja. A leválasztóból a szilárdanyagtól megfosztott szennyvíz a szivattyún és egy késtolózáron át, gravitációs módon átfolyva jut el a gyűjtőtartályba.

A tartály addig töltődik, amíg a vízszint el nem éri a beállított felső szintet, amelyről egy beépített ultrahangos szintmérő jelet küld a vezérlőegységnek, ami elindítja az egyik szivattyút. Ekkor kezdődik el az ürítési fázis, ami addig tart, amíg a vízszint el nem éri az előre beállított minimumszintet, ekkor az ultrahangos szintmérő által küldött újabb jel hatására leáll a szivattyúzás. Az üritési fázisban a szennyvíz a feltöltéshez képest ellenáramban áthalad a szivattyún, ismét belép a leválasztóba, de nem arra megy tovább, ahonnan a feltöltést megelőzően jött, mert ott lezár a csappantyús visszacsapó szelep, hanem egy harmadik úton, a leválasztó alján megy tovább az ismét összekeveredett szilárdanyagot tartalmazó szennyvíz a berendezés nyomócsövén.

Itt áthalad egy a tartály ürítésekor nyíló visszacsapó könyökszelepen (Szuster szelep) és egy késtolózáron. A két oldal nyomócsöve találkozik, és a közös kilépő nyomócsőben (nadrágidom) egyesül, ezt az idomot kell üzembe helyezéskor összekötni a föld alá telepített polimer szennyvíz csővel.

A tervezés egyik alapkritériuma volt, hogy a berendezés teljesen leválasztható legyen a szennyvízhálózatról, valamint egyetlen szivattyúval és leválasztóval is üzembiztosan működőképes legyen. Az első kritérium biztosításához egy késtolózárat kell felszerelni telepítéskor az aknán kívülre. A külső elhelyezésnek köszönhetően a késtolózár az akna esetleges eláradása esetén is könnyen és higiénikusan használható.

A második kritérium kielégítését a párhuzamos, duplikált felépítés és a berendezésen elhelyezett, a korábbiakban már említett késtolózárak teszik lehetővé, ugyanis ezekkel kiszakaszolható a berendezés egy-egy oldala. Így a meghibásodott szivattyú javítása, szerelése vagy a leválasztó karbantartása üzemszerű működés közben is elvégezhető, akár a helyszínen is.

A tartály tetején található egy karimás csonk, telepítéskor ide kell rögzíteni a légzőcsövet, így elkerülhető a tartályban esetlegesen létrejövő túlnyomás vagy vákuum. Szintén a tartály tetején egy búvónyílás található, ezen keresztül megtisztítható a lerakódásoktól – pl. gőzborotvával – a tartály belseje. Mind az előleválasztó, mind a gyűjtőtartály csapokkal van felszerelve, amiken keresztül tiszta vízzel feltölthető, és átmosható a rendszer.

A tartály és a jobb oldali szivattyú mellett, a zsompban kap helyet egy drainszivattyú, mely az esetlegesen szivárgásokból, páralecsapódásokból származó vizet szivattyúzza ki az aknából.

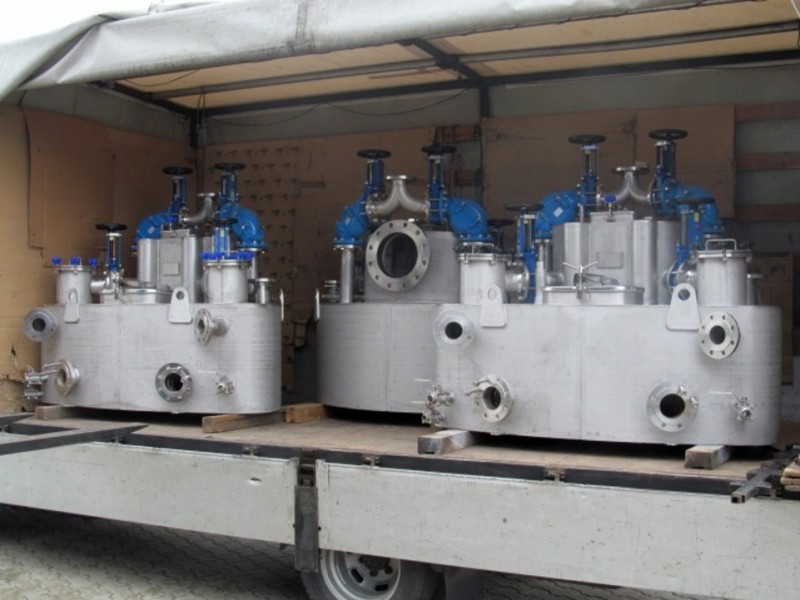

b. Az EPPS-DMS berendezés gépcsaládja

A sztandard szállítási program, a következő berendezésekből áll:
